低压脉冲袋式除尘器系列

一、概述:

芜湖华洁环保设备有限公司生产的各类大中小型脉冲袋式除尘器,满足国家对烟尘的超低排放要求,同时承接大中小型脉冲袋式除尘系统研发、设计、制造总承包。一般小型脉冲袋式除尘器处理风量小于4万m3/h,中型脉冲袋式除尘器处理风量为4~40万m3/h,大型脉冲袋式除尘器处理风量大于40万m3/h。广泛应用在钢铁冶金、水泥、矿山、电厂、建材、化工及食品等行业。

二、结构形式

除尘器本体由框架壳体、滤袋总成、喷吹清灰装置、排灰装置等部分组成。壳体部分由上箱体、中箱体、灰斗、进出风口组成,滤袋总成由滤袋、滤袋框架等组成。喷吹清灰装置由分气箱、喷吹管、文氏管、脉冲阀、电磁控制阀、集中控制系统等组成。排灰装置由手动插板阀、电动卸灰阀、埋刮板输送机(含切出、集合)、斗式提升机等组成。采用离线清灰及在线检修工艺时设有进风阀和出风阀,并且每个箱体间均独立。

三、工作原理

含尘气体由除尘器进风口进入箱体内,部分较粗颗粒的粉尘由于受到重力等因素的作用,直接沉降到灰斗内,另一部分细微粉尘经滤袋过滤附着在滤袋的外表面上,洁净气体则透过滤袋,从上箱体的出气口排出。随着滤袋上粉尘的积聚不断增加,除尘器滤袋粉尘层阻力上升,当除尘器达到预定的阻力范围时(1.0~1.2kPa),脉冲控制仪(中大型脉冲袋式除尘器采用PLC集中控制)指令电磁脉冲阀启动,脉冲阀工作,并通过喷吹管向各排滤袋进行喷吹,使滤袋瞬时产生加速度急剧膨胀,抖落滤袋外表面的粉尘,掉入下部灰斗,经由输灰装置和卸料阀排出。

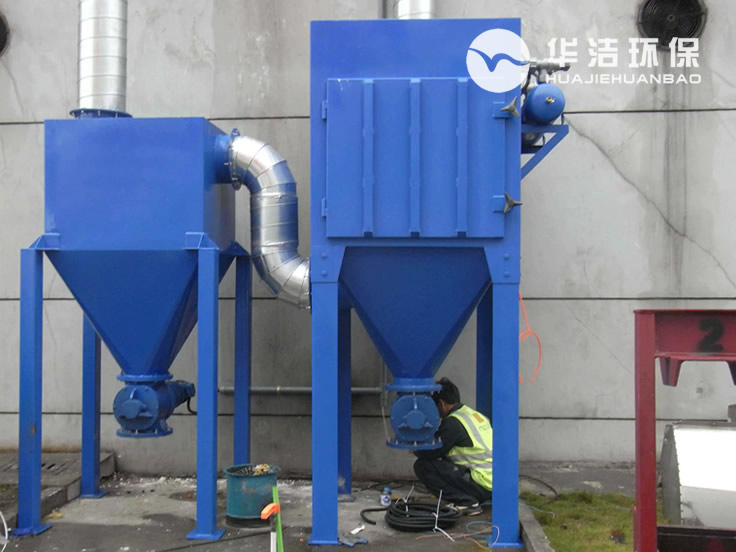

小型低压脉冲袋式除尘器

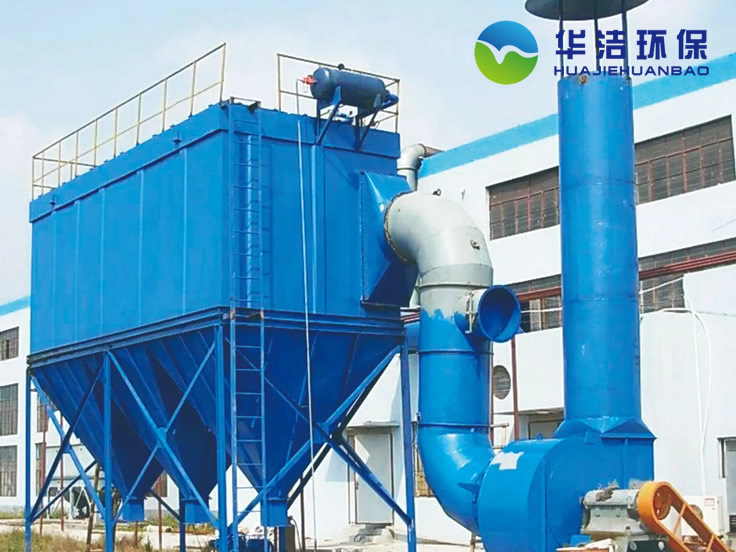

中型低压脉冲袋式除尘器

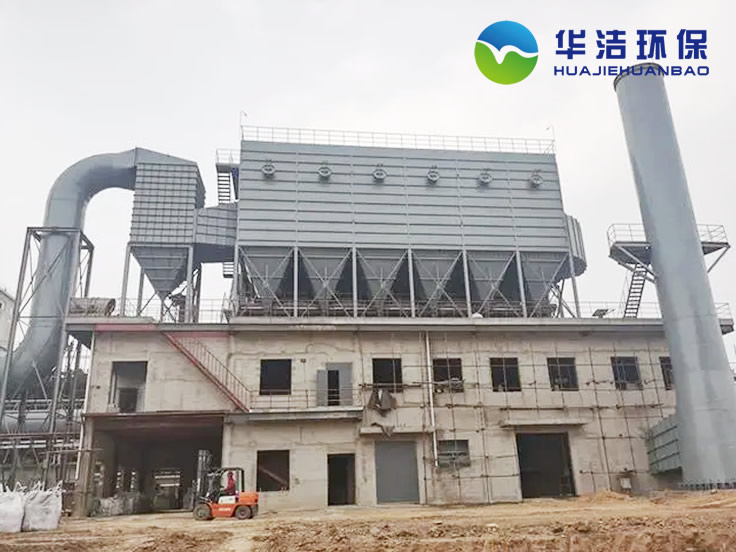

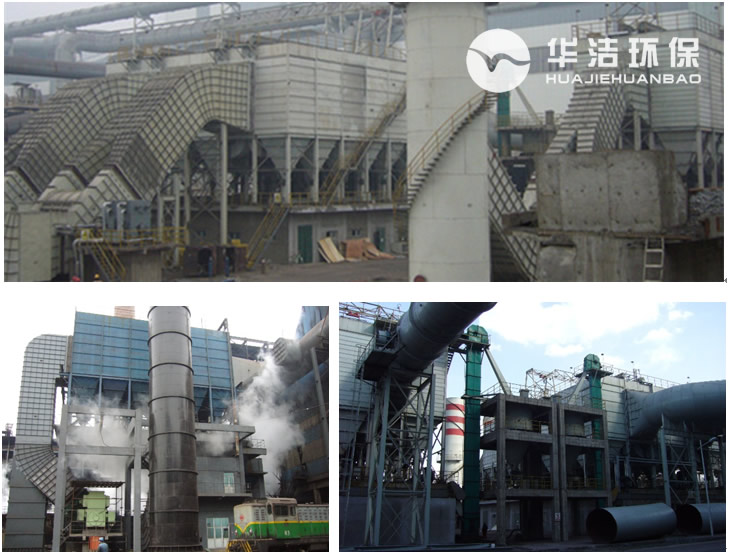

大型低压脉冲袋式除尘器



四、 脉冲袋式除尘器系统

我公司承揽脉冲袋式除尘器系统工程设计、采购、施工总承包,满足用户使用要求。

除尘系统主要由集成吸尘罩、尘气管路、除尘器、压缩气体喷吹管路、排灰装置、风机、消音器、排气筒、电控、土建及风水电气设施等组成。

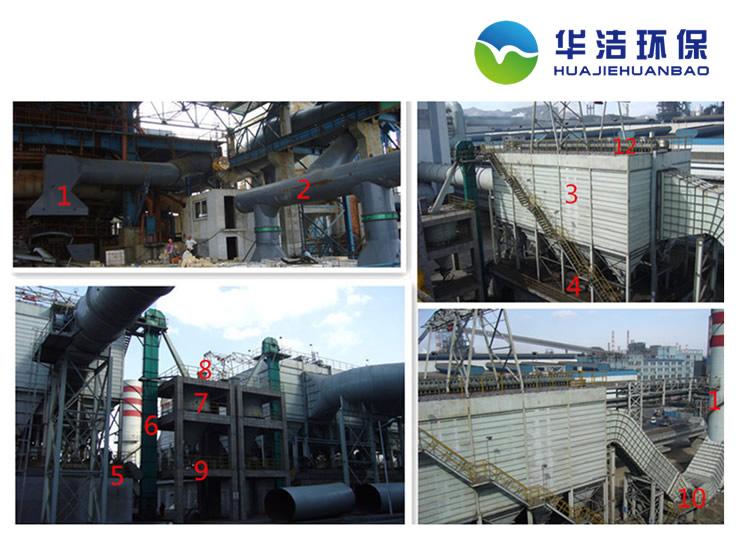

1-吸尘罩;2-吸尘管路;3-脉冲袋式除尘器;4-切出刮板机;5-集合刮板机;6-斗式提升机;7-储灰仓;8-仓顶除尘器;9-气力输送;10-风机成套;11-排气筒;12-压缩气体喷吹管路。
